Spark计算框架的元素之间关系：

Spark UI监控界面如何观察各元素的状态？

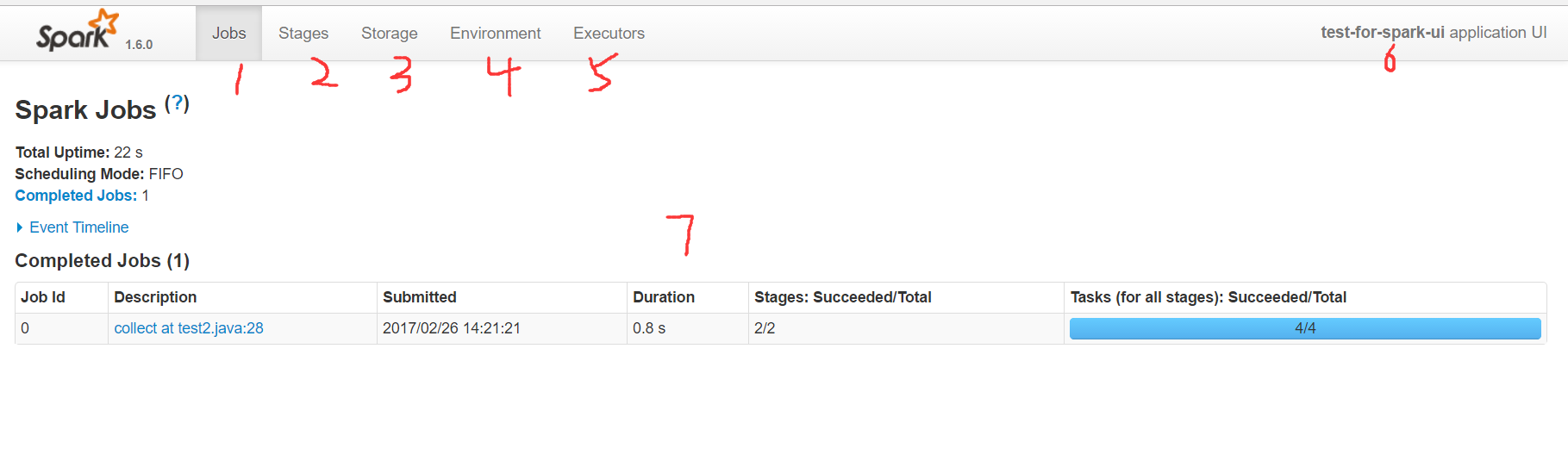

Spark的概念非常多， 看懂监控页面才能方便定位性能问题, 下面主要是著名样例 workcount的执行监控结果样例：

• 1 代表job页面

在里面可以看到当前应用分析出来的所有Job，以及所有的excutors中action的执行时间。

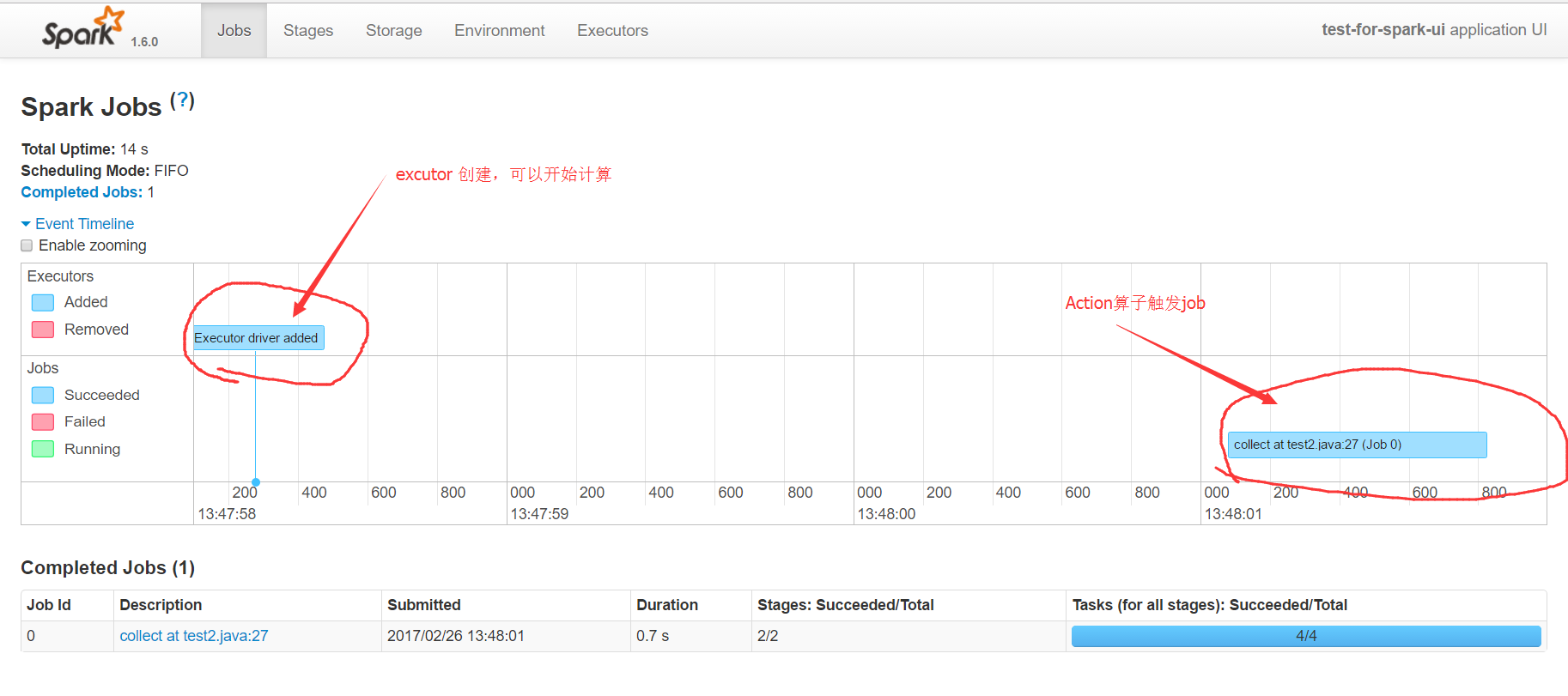

第一部分event timeline展开后，可以看到executor创建的时间点，以及某个action触发的算子任务，执行的时间。通过这个时间图，可以快速的发现应用的执行瓶颈，触发了多少个action类型算子。

第二部分的图表，显示了触发action类型算子的job名字，它通常是某个count,collect等操作。在spark中rdd的计算分为两类，一类是transform转换操作，一类是action操作，只有action类型算子操作才会触发真正的rdd计算。collect at test2.java:27描述了action类型算子的名字和所在的行号，这里的行号是精准匹配到代码的，所以通过它可以直接定位到任务所属的代码，这在调试分析的时候是非常有帮助的。

Duration显示了该action类型算子的耗时，通过它也可以对代码进行专门的优化。

最后的进度条，显示了该任务失败和成功的次数，如果有失败的就需要引起注意

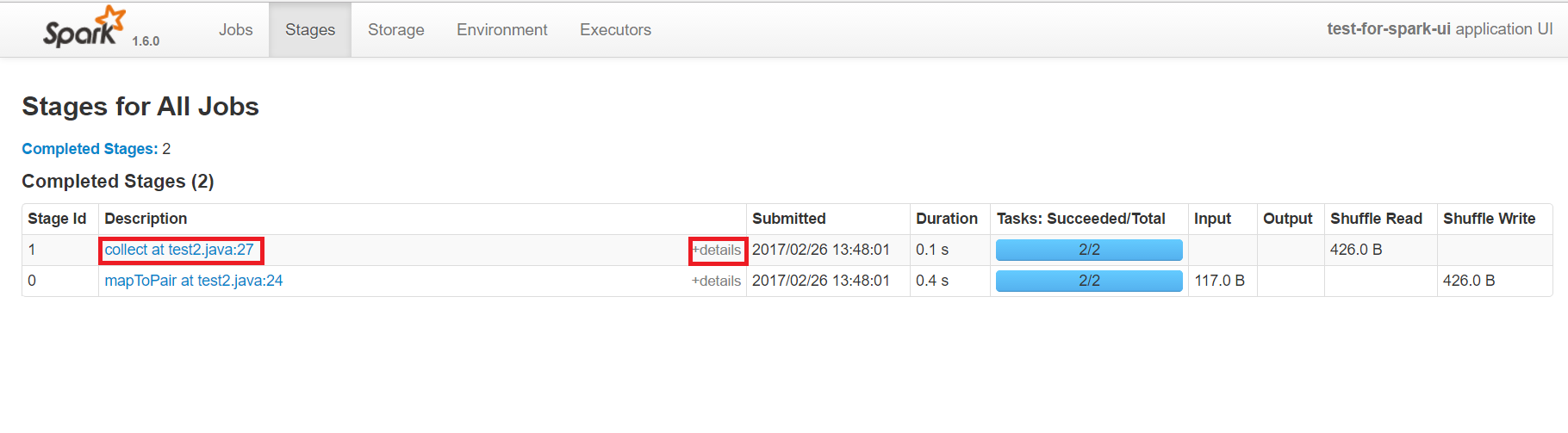

• 2 代表stage页面

在里面可以看到应用的所有stage，stage是按照宽依赖来区分的，因此粒度上要比job更细一些

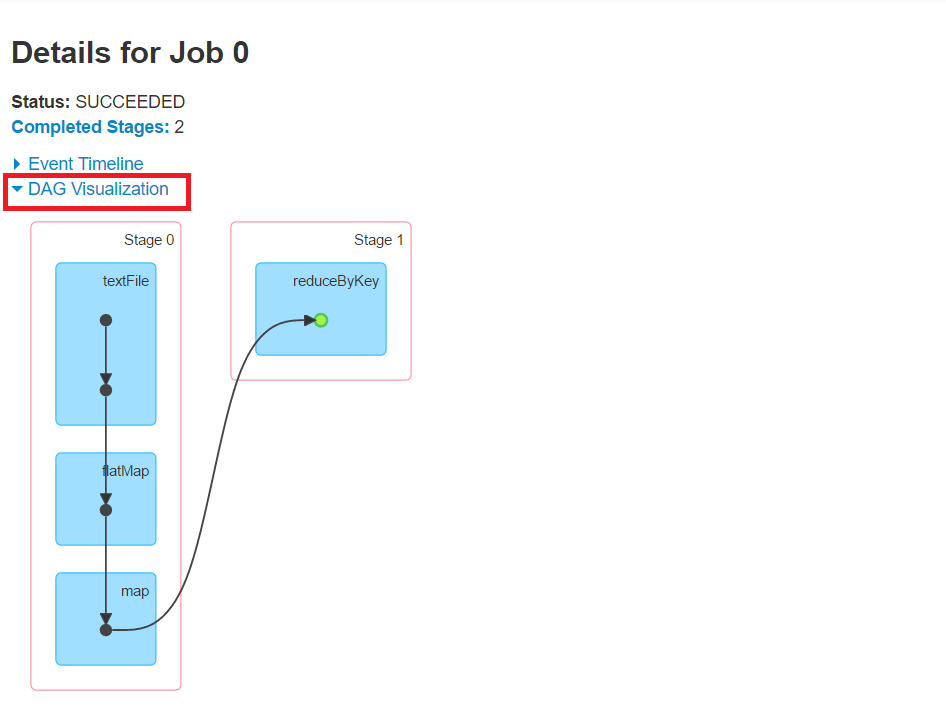

stage页面的使用基本上跟job类似，不过多了一个DAG图，点击每个stage 的details会出现

可以看到每个stage中的算子信息和调用顺序

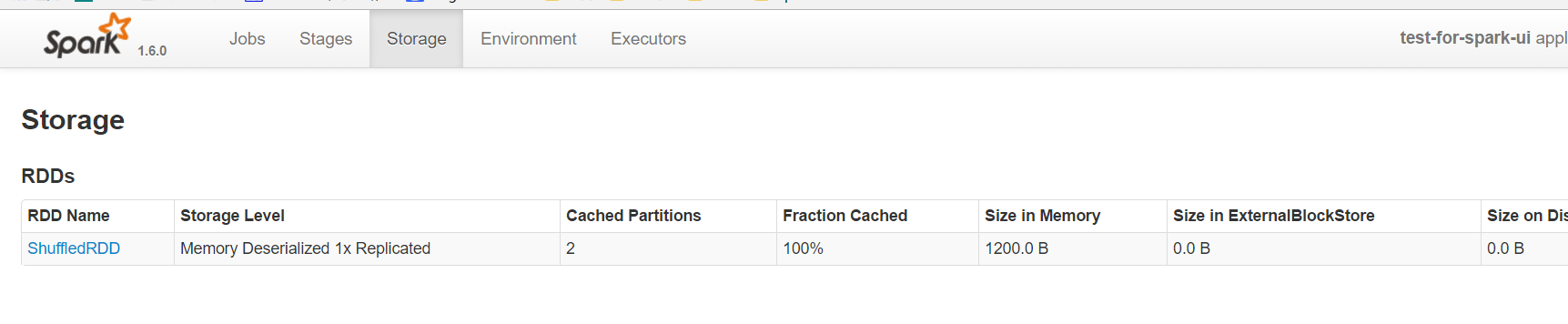

• 3 代表storage页面

所做的cache persist等操作，都会在这里看到，可以看出来应用目前使用了多少缓存

点击进去可以看到具体在每个机器上，使用的block的情况

• 4 代表environment页面

里面展示了当前spark所依赖的环境，比如jdk,lib等等静态配置信息（图略）

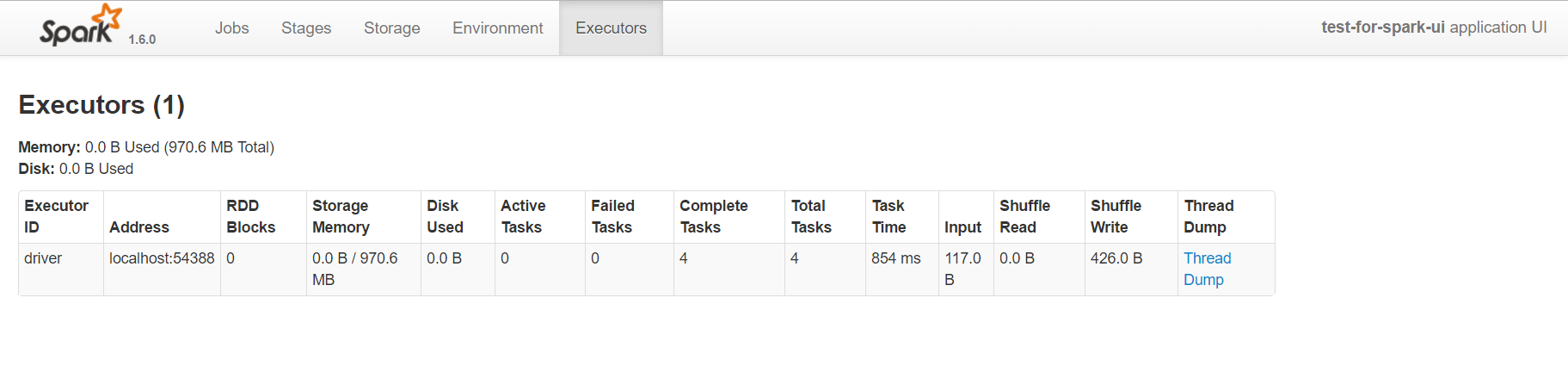

• 5 代表executors页面

这里可以看到执行者申请使用的内存以及shuffle中input和output等数据

一方面通过它可以看出来每个excutor是否发生了数据倾斜；

另一方面可以具体分析目前的应用是否产生了大量的shuffle，是否可以通过数据的本地性或者减小数据的传输来减少shuffle的数据量。

• 6 这是应用的名字

代码中如果使用setAppName，就会显示在这里

• 7 是job的主页面
